看钢筋配筋图的实质就是会钢筋平法表达方式。
最新平法图集已合并为三册，见下图：学习平法的指导书籍有陈达飞的“平法识图与钢筋计算释疑解惑”五册、赵荣的“G101平法钢筋识图与算量”、茅洪斌的“钢筋翻样方法及实例”、彭波。

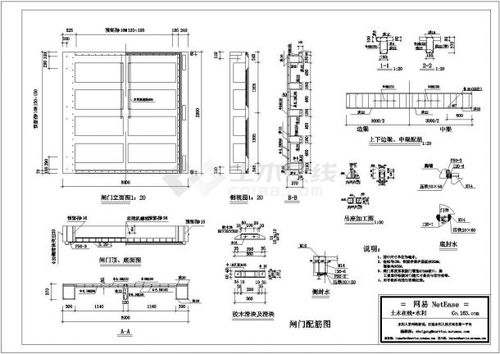

配筋图是指表明钢筋混凝土构件各类钢筋数量，规格及其分布的图纸。
包括立面图、截面图和钢筋详图。
立面图及截面图相互对照，可看出整个构件的钢筋排列情况。
钢筋详图则表示单根钢筋的形状及尺寸。
①打开图纸，按正常位置看，弯钩弯折方向向上，说明是下部钢筋；钢筋放在下面弯钩朝天空；②然后从图纸右侧观看，弯钩指向，从右到左，即背离我们，则该钢筋也为下部钢筋；③从右边观看，钢筋弯钩指向我们，说明是上部钢筋；。
配筋图怎么看箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍。
用专业一点的语言来回答，回答地规范些，因为是考试要用的题目。
谢谢一般我画模板图时，表达的内容是：构件大小，定位尺寸，开孔布置，埋板布置等以“非受力主要构件为主的图纸”为其内容 而配筋图则一表达配筋为主，而能在模板图上表达清楚的内容可以不标注，甚至不表达！可以这么说：模板。
