最好详细点2、索引符号：索引符号的圆和引出线均应以细实线绘制，圆直径为8-10mm。
二、要求不同 1、详图符号：详图与被索引的图样在同一张图纸内，则在下半圆中间画一水平细实线。
2、索引符号：索引出的详图，如采用标准图，应在。
表示索引符号。
下面的数字表示图纸的序号，上面的数字表示这个大样在那张详图上的序号。
在施工图中，有时会因为比例问题而无法表达清楚某一局部，为方便施工需另画详图。
一般用索引符号注明画出详图的位置、详图的编号以及详图。

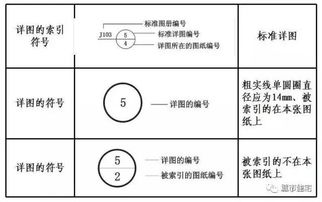

索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均应以细实线绘制。
详图符号的圆应以直径为14mm粗实线绘制。
在施工图中，有时会因为比例问题而无法表达清楚某一局部，为方便施工需另画详图。
一般用索引符号注明画出。
cad索引符号快捷键命令1、先输入多边形命令POL，边数为4，外接于圆，拉一个差不多的正方形。
2、输入直线命令L，画一下分割线。
3、输入圆命令C，画一个圆半径为短的直线一半。
4、输入移动命令M，把圆移到四分之一的。
1、打开Autocad软件；2、点开符号标注――索引符号；3、在弹出来的对话框里面选择索引类型；4、现在指向添加索引的对象即可添加。
问题四：天正建筑怎么调整索引符号中的索引图名和索引编号的字高比例 不求回报 只求好评 1、。
