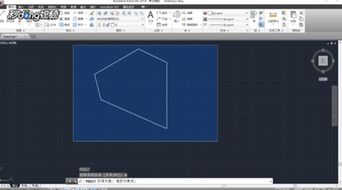

1、首先我们打开cad软件，打开我们想要操作的图纸。
2、然后找到下方的命令栏，输入PE进入，再输入M进入。
3、然后用鼠标左键选择要合并的线段，按回车键确认。
4、当出现是否将直线和圆弧转化为多段线时，选择是，再次按回车。
1、面对这样一个散开的图形，首先在CAD命令栏输入“PE”命令，按空格键或者回车键确认。
2、出现“pe PEDIT选择多段线或：”就输入“m”，按空格键或者回车键确认。
3、用鼠标左键单击选择所有要合并的分散线段，然后按空格。
1、在cad命令行输入多段线指令“PE”，按下空格键。
2、在编辑区中，选择要创建多段线的对象。
3、弹出询问对话框，输入确定指令“Y”按空格键确定。
4、弹出功能选项列表，选择“合并”功能。
5、在编辑区选取要合并的对象。
1.多段线不能断开和交叉，必须是相连在一起的，不然一直都是不能合并的;2.如果选定对象是直线或圆弧，则 CAD 提示：选定的对象不是多段线是否将其转换为多段线? ： 输入 y 或 n，如果输入 y，则选中的对象被转换。
CAD将多条线段合并成一条的 方法 首先我们利用”L"命令画几条线段，我们可以看到线段之间是独立的。
输入“pe”命令，在命令栏可以看到，【多条】输入”M"。
框选所有对象，点击空格，在弹出的的对话。
